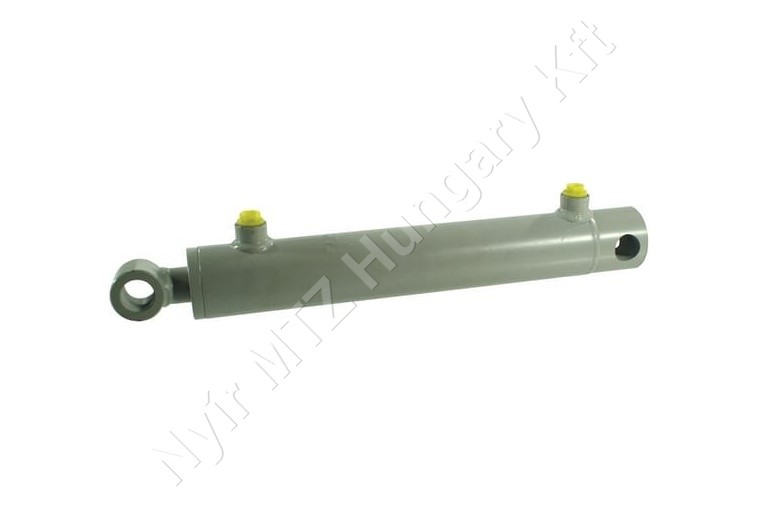

Hidraulikus munkahenger kettős működésű löket=700 mm szár Ø45 mm D=80 mm d=70 mm L=896 mm D-ST

Termékleírás:

• Teljesen összeszerelt, használatra kész kivitel tartókkal
• Egyedülálló, innovatív konstrukció speciális dugattyúzárral
• Egyszerű össze- és szétszerelés
• Összeszerelt, kettős működésű henger szerelvényekkel
• 250 bar sorozat
• Rúdoldal: hegesztett persely
• Alapoldal: meghosszabbított alap tengelyfurattal
• Alapozóval festett
• Újrafelhasználható mechanikus hengerfejzár
• Maximális radiális terhelés: a tengelyirányú erő 10%-a
• A maximális üzemi nyomás a maximális csavarodási terheléstől függ
• A maximális csavarodási terhelés hengerméretező szoftverrel állapítható meg
• Más márkákkal cserélhető
• Közeg: ásványolaj, HLP ISO VG 32-től ISO VG 46-ig
• A közeg tisztasága: ISO 4406 22/20/17 vagy NAS 9

A henger anyagának tűrésosztály kódja: H10
A henger belső átmérője: 70 mm
A henger vége és a rögzítőpersely közötti távolság (F): 19,5 mm
Dugattyú max. sebessége: 0,1 m/s
Felfogatási furat átmérője – rúd csatlakozás (N): 30,4 mm
Henger anyaga: Acél ST52
Hengervég anyaga: Öntöttvas
Külső átmérő (E): 80 mm
Löket (A): 700 mm
Max. üzemi hőmérséklet: 85 °C
Max. üzemi nyomás: 250 bar
Min. hosszúság: 896 mm
Min. üzemi hőmérséklet: -25 °C
Névleges nyomás: 200 bar
Olajcsatlakozó anyaga: Acél
Rögzítési furat átmérője – henger csatlakozása (H): 30,4 mm
Rögzítési menet típusa – rúd csatlakozása: G
Rögzítési menet átmérője – henger csatlakozása (C): 3/8 in
Rögzítési menet átmérője – rúd csatlakozása (C): 3/8 in
Rögzítési mód – dugattyú oldali csatlakozó: Agy
Rögzítési mód – munkahenger oldali csatlakozó: Furat
Rögzítési átmérő – henger csatlakozása: 30,4 mm
Rögzítési átmérő – rúd csatlakozása: 30,4 mm
Rögzítő furatok min. távolsága (B): 896 mm
Rögzítőfej szélessége (L): 60 mm
Rögzítőpersely külső átmérője (M): 50 mm
Rúd anyaga: Acél 20MnV6
Rúd felületi érdessége: 0,2 µm
Rúd felületkezelése: Krómozott
Szárátmérő (G): 45 mm
Széria: D-ST
Típus: Kettős működésű
Alkalmazás: Univerzális

Cikkszám: D4570700ST
