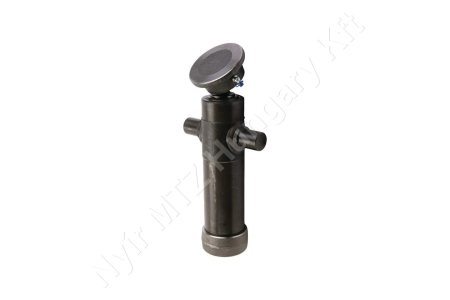

Teleszkópos munkahenger golyóval és csapágycsészével 2-szakasz löket=455 mm szakaszátmérők 46/61 mm D=805 mm L=340 mm Di Natale-Bertelli

1. szakasz átmérője: 46 mm
2. szakasz átmérője: 61 mm
A dugattyú felületének érdességtartománya: 0.05-0.15 µm
DIN szabvány: 1629
Dugattyú max. sebessége: 0,5 m/s
Felfogatási furat átmérője – rúd csatlakozás (H): 45 mm
Henger anyaga: Acél S355J2+N
Külső átmérő (D): 80,5 mm
Löket: 455 mm
Max. kapacitás – 2. szakasz: 5,2 t
Max. kapacitás 180 bar-nál: 5,2 t
Max. üzemi nyomás: 180 bar
Min. hosszúság (L): 340 mm
Olajcsatlakozás menetemelkedése: 1.50 mm
Olajcsatlakozás menettípusa: Metrikus
Olajcsatlakozás menetátmérője: M18
Olajcsatlakozás és a rúd végének távolsága (C1): 140 mm
Olajcsatlakozó hossza (B): 40 mm
Olajkapacitás: 1,1 l
Oldalsó tengely átmérője (C): 35 mm
Rögzítési furat átmérője – henger csatlakozása: 40 mm
Rögzítési mód – dugattyú oldali csatlakozó: Gömbcsuklós
Rögzítési mód – munkahenger oldali csatlakozó: Forgócsap
Rögzítő furat középpontja és a henger vége közötti távolság (F): 240 mm
Rögzítőpersely külső átmérője (I): 112 mm
Szakaszok száma: 2
Tömítőanyag: Poliuretán
Vickers keménység (HV): HV5/12=500/550
Alkalmazás: Teleszkópos
Tömeg: 15,5 kg

Cikkszám: TC2020
