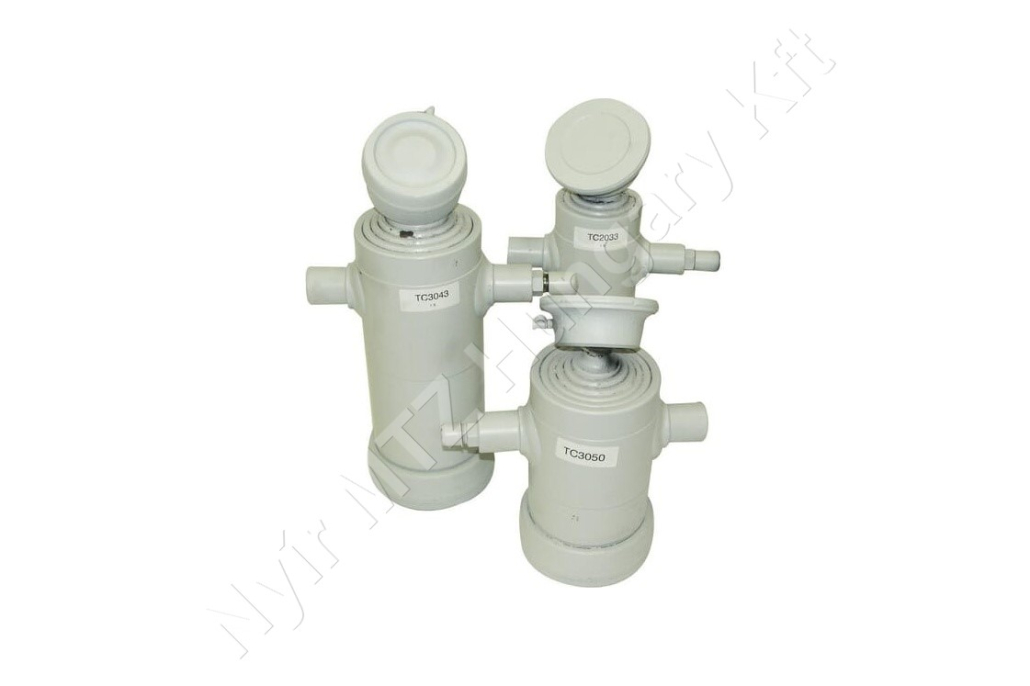

Teleszkópos munkahenger golyóval és csapágycsészével 5 szakasz löket=2470 mm D=170 mm L=685 mm Di Natale-Bertelli

1. szakasz átmérője: 68 mm
2. szakasz átmérője: 88 mm
3. szakasz átmérője: 107 mm
4. szakasz átmérője: 126 mm
5. szakasz átmérője: 145 mm
A dugattyú felületének érdességtartománya: 0.05-0.15 µm
DIN szabvány: 1629
Dugattyú max. sebessége: 0,5 m/s
Felfogatási furat átmérője – rúd csatlakozás (H): 65 mm
Henger anyaga: Acél S355J2+N
Külső átmérő (D): 170 mm
Löket: 2470 mm
Max. kapacitás: 16 t
Max. kapacitás – 2. szakasz: 10,9 t
Max. kapacitás – 3. szakasz: 16,1 t
Max. kapacitás – 4. szakasz: 22,4 t
Max. kapacitás – 5. szakasz: 29,7 t
Max. kapacitás 180 bar-nál: 29,7 t
Max. üzemi nyomás: 180 bar
Min. hosszúság (L): 685 mm
Olajcsatlakozás menetemelkedése: 1.50 mm
Olajcsatlakozás menettípusa: Metrikus
Olajcsatlakozás menetátmérője: M22
Olajcsatlakozás és a rúd végének távolsága (C1): 245 mm
Olajcsatlakozó hossza (B): 45 mm
Olajkapacitás: 24 l
Oldalsó tengely átmérője (C): 50 mm
Rögzítési furat átmérője – henger csatlakozása: 45 mm
Rögzítési mód – dugattyú oldali csatlakozó: Gömbcsuklós
Rögzítési mód – munkahenger oldali csatlakozó: Forgócsap
Rögzítő furat középpontja és a henger vége közötti távolság (F): 440 mm
Rögzítő furatok min. távolsága (A): 210 mm
Rögzítőpersely külső átmérője (I): 107 mm
Szakaszok száma: 5
Tömítőanyag: Poliuretán
Vickers keménység (HV): HV5/12=500/550
Alkalmazás: Teleszkópos
Tömeg: 106 kg

Cikkszám: TC5002
